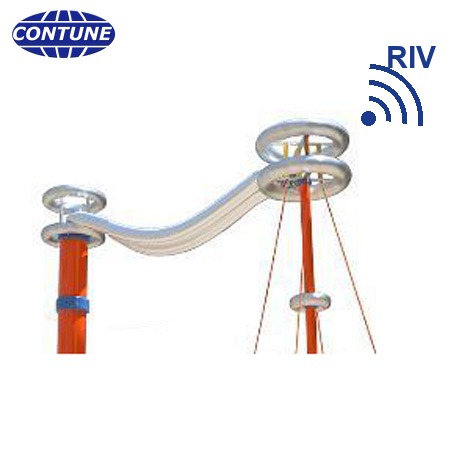

Système d’essai RIV – banc de mesure de la tension d’influence radioélectrique (RI) pour isolateurs haute tension — CEI 60437:2023

Le système d’essai RIV (système de surveillance de la tension d’influence radioélectrique) est une solution complète de laboratoire pour l’essai de perturbation radioélectrique des isolateurs de lignes aériennes à haute tension, en porcelaine, en verre ou en composite polymère. Conçue conformément à la CEI 60437:2023 (édition 3.0), elle mesure la tension d’influence radioélectrique (RIV) produite par les décharges corona sur les armatures, les anneaux de gradation et les surfaces des ailettes, sur des isolateurs propres et secs, au moyen d’un récepteur quasi-crête CISPR 16-1-1 à 0,5 MHz / 1 MHz (plage 0,5–2 MHz sélectionnable). La tension d’essai et la durée de tenue sont réglables et programmables, les courbes RIV–tension et la tension d’extinction du corona sont enregistrées automatiquement, et les modèles disponibles couvrent de 150 kV à 1000 kV pour les classes de tension EHT et UHT.

Le système d’essai RIV en bref

• Conformité : CEI 60437:2023 (troisième édition), récepteur de mesure conforme à la CISPR 16-1-1.
• Grandeur mesurée : tension d’influence radioélectrique (RIV) en dBμV produite par les décharges corona sur les chaînes d’isolateurs, les armatures et les anneaux de gradation.
• Objet d’essai : chaînes d’isolateurs en porcelaine, en verre trempé ou en composite polymère, propres et sèches, pour lignes aériennes à courant alternatif ou continu au-delà de 1000 V.
• Fréquence de mesure : 0,5 MHz ou 1 MHz en standard ; plage 0,5–2 MHz sélectionnable ; détecteur quasi-crête CISPR 16.
• Couplage : impédance de couplage normalisée de 300 Ω.
• Plage de tension : modèles de 150 kV à 1000 kV ; autres tensions, puissances et blindages configurables sur mesure.

Principales caractéristiques et avantages

• Conformité totale à la CEI 60437:2023 et à la CISPR 16-1-1 — acceptée par les compagnies d’électricité, les laboratoires à haute tension et les organismes de certification tiers.
• Tension d’essai réglable — réglable en continu et programmable jusqu’à la tension d’évaluation spécifiée, la tension de service ou les exigences du projet.
• Durée de tenue réglable — le temps de maintien à 1,1 × la tension d’essai spécifiée est configurable par l’utilisateur (1 minute, 5 minutes ou plus), couvrant aussi bien l’essai de type CEI que la procédure d’essai rapide en usine.
• Modulaire et configurable — tension assignée, puissance, chambre blindée, logiciel d’automatisation, modèle de rapport et liste d’accessoires sont entièrement configurables ; la spécification ne se limite pas au tableau des modèles standard.
• Impédance de couplage normalisée de 300 Ω avec un récepteur RIV quasi-crête de haute précision et un faible bruit de fond.
• Séquence d’essai automatique — montée et descente de tension commandées, acquisition automatique des données, tracé des courbes RIV–tension et détection de la tension d’extinction du corona.
• Rapports traçables — export des rapports PDF / CSV, entièrement traçables pour le dépôt d’un dossier d’essai de type CEI.
• Sécurité — verrouillage de sûreté et protection contre les amorçages pour l’exploitation en laboratoire à haute tension.

Applications

• Essai de type des isolateurs haute tension en porcelaine, en verre et composites selon la CEI 60437.
• Essai de réception en usine (FAT) et contrôle par prélèvement sur lots pour les fabricants d’isolateurs.
• Recherche et développement, évaluation des performances en corona des chaînes d’isolateurs, des anneaux de gradation et de la quincaillerie de ligne.
• Laboratoires d’essai haute tension tiers, instituts de recherche des compagnies d’électricité et qualification des matériaux pour les projets de transport d’énergie.
• Vérification des performances de perturbation radioélectrique de la quincaillerie des lignes aériennes de transport.

Normes de référence

• CEI 60437:2023 — Essai de perturbation radioélectrique sur les isolateurs à haute tension (édition 3.0, remplace l’édition 2.0:1997).
• CISPR 16-1-1 — Spécification des appareils et méthodes de mesure des perturbations radioélectriques et de l’immunité.
• CEI 61284 — Lignes aériennes — Exigences et essais pour la quincaillerie.

Méthode d’essai et critères d’acceptation (CEI 60437:2023)

L’essai de perturbation radioélectrique de la CEI 60437 est réalisé en laboratoire sur des échantillons d’isolateurs propres et secs :

1. Préparer l’échantillon d’isolateur propre et sec, installer le conducteur simulé et les anneaux de gradation conformément à la configuration de service réelle.
2. Élever la tension à 1,1 × la tension d’essai spécifiée et maintenir pendant la durée de tenue configurée (5 minutes au minimum pour l’essai de type).
3. Faire descendre la tension par paliers et relever la RIV à chaque point de tension, jusqu’à 30 % de la tension d’essai.
4. Remonter à nouveau à 1,1 × la tension d’essai spécifiée et maintenir pendant 1 minute.
5. Redescendre une nouvelle fois, relever les valeurs de RIV, tracer la courbe RIV–tension et déterminer la tension d’extinction du corona.
6. Pour l’essai rapide sur lots en usine : appliquer 1,1 × la tension d’essai pendant au moins 1 minute, puis mesurer la RIV à la tension d’évaluation spécifiée.

La CEI 60437:2023 définit la méthode d’essai ; la limite de RIV (dBμV) est fixée par la spécification du projet ou par l’accord technique de l’acheteur. Critères d’acceptation courants : RIV à la tension de service spécifiée ≤ 60 dBμV (0,5 MHz, quasi-crête), et tension d’extinction du corona supérieure à la tension de service maximale de la ligne de transport.

Questions fréquentes sur l’essai RIV

1. Qu’est-ce que la surveillance RIV des isolateurs ?

La surveillance RIV mesure la tension d’influence radioélectrique, c’est-à-dire le bruit radiofréquence produit par les décharges corona sur les chaînes d’isolateurs haute tension et leur quincaillerie. L’essai RIV évalue les performances de perturbation radioélectrique des isolateurs des lignes aériennes de transport et est spécifié par la CEI 60437.

2. À quelle norme ce système d’essai RIV est-il conforme ?

Le système d’essai RIV est conforme à la CEI 60437:2023 (troisième édition, qui remplace la deuxième édition de 1997). Son récepteur de mesure est conforme à la CISPR 16-1-1. La norme définit la méthode d’essai ; la limite numérique de RIV en dBμV est fixée par la spécification du projet ou par l’accord technique de l’acheteur.

3. Peut-il tester les isolateurs composites, en verre et en porcelaine ?

Oui. Le système réalise l’essai des chaînes d’isolateurs en porcelaine, des chaînes en verre trempé et des chaînes en composite polymère, y compris les supports composites de poste et les isolateurs creux de poste couverts par la troisième édition de la CEI 60437.

4. L’essai RIV est-il réalisé en conditions humides ou polluées ?

Non. L’essai RIV de laboratoire de la CEI 60437 est réalisé sur des isolateurs propres et secs, dans des conditions atmosphériques de 10–35 °C et 45–75 % d’humidité relative. Les essais de perturbation radioélectrique sous pluie, mouillage ou pollution sortent du domaine de la CEI 60437 et suivent d’autres publications, telles que la CISPR 18-2.

5. La tension et la durée de tenue sont-elles réglables ?

Oui. La procédure normale d’essai RIV monte à 1,1 × la tension d’essai spécifiée et maintient pendant une durée de tenue configurable — 5 minutes au minimum pour les essais de type, ou au moins 1 minute pour la procédure d’essai rapide en usine. La tension d’essai est également réglable et programmable jusqu’à la tension d’évaluation définie.

6. Comment choisir le bon modèle de système d’essai RIV ?

Choisissez le modèle en fonction de la tension la plus élevée du réseau sur lequel les isolateurs seront utilisés : RIV-150 pour les chaînes de classe 132 kV, RIV-250 pour la classe 220 kV, RIV-500 pour les chaînes EHT de 400–500 kV et RIV-1000 pour les chaînes UHT de 1000 kV. La tension assignée, la puissance et le blindage étant configurables, le dimensionnement final est normalement étudié en fonction de l’implantation de votre laboratoire et de la spécification du projet, et non du seul tableau standard.

Équipements d’essai d’isolateurs associés

Ce système d’essai RIV appartient à la gamme équipements d’essai électriques pour isolateurs. Contune fournit également l’équipement d’essai à fréquence industrielle pour isolateurs pour les essais de tenue en tension, d’amorçage à sec et sous pluie et de perforation, ainsi que le testeur de résistance électromécanique combinée des isolateurs pour les éléments de chaîne. Consultez le catalogue complet machines d’essai d’isolateurs pour les solutions d’essais mécaniques et électriques.

Contactez notre équipe d’ingénieurs pour obtenir la fiche technique détaillée, le plan d’implantation, un devis et des références de systèmes d’essai RIV pour votre laboratoire d’isolateurs haute tension.
