Plateforme de contrôle des écarts dimensionnels des supports isolants (parallélisme, excentricité, cambrure et angle des ailettes) — GB/T 8287.1 / CEI 60168 Annexe A

La plateforme de contrôle des écarts dimensionnels pour supports isolants CT-PD26 exécute les contrôles d’écart de forme et de position exigés par la norme GB/T 8287.1-2008, annexe A — Méthodes de contrôle des écarts de forme et de position des supports isolants, qui correspond à l’annexe A de la CEI 60168 (Méthodes d’essai des tolérances de parallélisme, d’excentricité, d’écart angulaire, de cambrure et d’angle des ailettes des supports isolants) et à l’article 5.1 de la CEI 60168, Vérification des dimensions — essai de type et essai sur échantillon. Une seule plateforme, composée d’un module de mesure vertical et d’un module de mesure horizontal, contrôle un support isolant jusqu’à 1000 mm de hauteur structurale : parallélisme, excentricité, cambrure, angle des ailettes, écart angulaire des trous de fixation, hauteur structurale et diamètre des ailettes. Elle est utilisée par les fabricants de supports isolants, par les compagnies d’électricité et par les laboratoires d’essais électriques pour les essais sur échantillon et le contrôle dimensionnel de routine.

Pourquoi faut-il contrôler les écarts de forme et de position d’un support isolant ?

L’annexe A de la CEI 60168 / GB/T 8287.1 spécifie les méthodes de contrôle des tolérances de parallélisme, d’excentricité, d’écart angulaire, de cambrure et d’angle des ailettes des supports isolants. Si l’un de ces écarts dépasse la tolérance, l’isolateur ne peut pas être monté correctement sur la structure, les trous de fixation ne correspondent pas aux armatures, et les lignes de fuite et distances d’isolement spécifiées risquent de ne pas être respectées. La vérification des dimensions de l’article 5.1 est donc un essai de type et un essai sur échantillon que chaque modèle de support isolant doit réussir avant la livraison.

Que contrôle le CT-PD26 ?

Une seule plateforme couvre l’ensemble du contrôle des écarts de forme et de position d’un support isolant :

• Parallélisme des faces d’extrémité
• Excentricité — écart maximal entre les axes des cercles de centre des trous de fixation supérieurs et inférieurs
• Cambrure (rectitude) de l’axe de l’isolateur
• Angle des ailettes
• Écart angulaire des trous de fixation
• Hauteur structurale
• Diamètre des ailettes

Les données de mesure des contrôles de parallélisme, d’excentricité, de cambrure et d’angle des ailettes peuvent être transmises par Modbus-RTU série ou Modbus-TCP sur Ethernet.

Module de mesure vertical

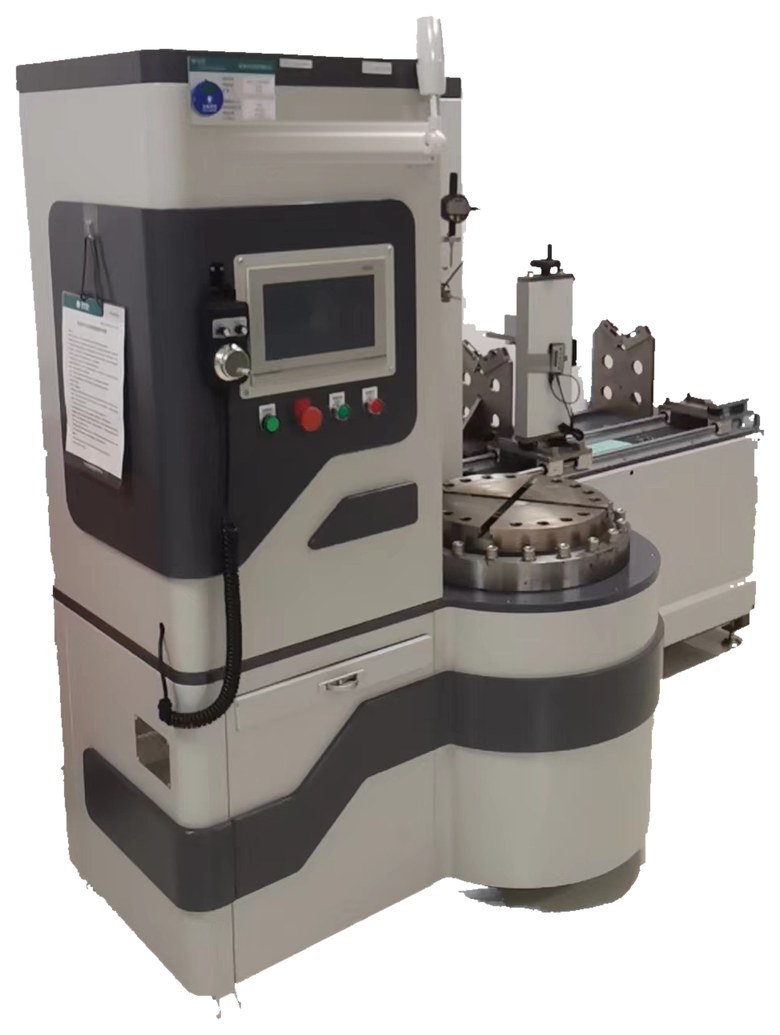

Le module vertical effectue les contrôles de parallélisme, d’excentricité, de cambrure et d’angle des ailettes, assisté par le logiciel de mesure dédié. Il accepte les supports isolants dont le diamètre de bride d’armature atteint φ400 mm et la hauteur structurale 1 m au maximum (personnalisable). Le plateau tournant pivote à 360° sans limite et l’unité de mesure se déplace verticalement sur toute la hauteur de 1 m (dimensions d’installation et hauteur de mesure personnalisables). Le plateau est équipé de rainures en T, de trous filetés ou d’une plaque d’adaptation réalisée d’après le dessin de bride du client. Des comparateurs numériques d’une étendue de ±25,4 mm (personnalisable) mesurent les écarts horizontal et axial avec calcul automatique de l’écart ; les données peuvent également être collectées par câble et transmises au système de commande en temps réel. Un seul cycle acquiert automatiquement les quatre jeux de données d’essai, commande le déroulement de l’essai et produit les statistiques à la fin de l’essai. Les mouvements sont protégés par des fins de course et le seuil de protection est configurable.

Module de mesure horizontal

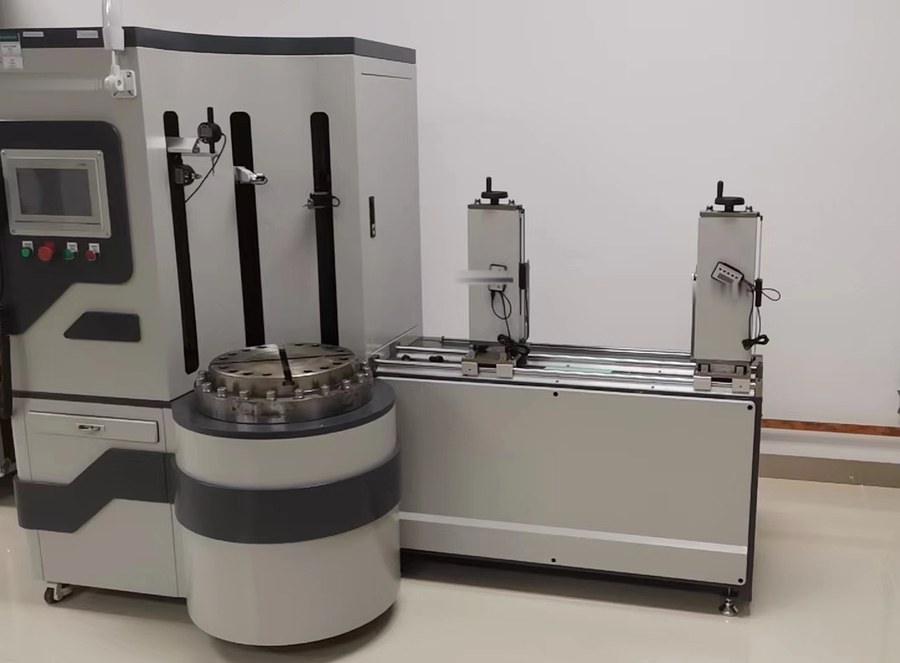

Le module horizontal effectue les contrôles d’écart angulaire des trous de fixation, de hauteur structurale et de diamètre des ailettes, avec lecture numérique. La machine principale repose sur un châssis soudé usiné sur fraiseuse à commande numérique et équipé de guides linéaires de précision ; elle intègre l’unité de mesure, l’unité de levage, l’inclinomètre numérique, les carters, les fixations et le dispositif de support, et repose sur des roulettes réglables permettant de la déplacer vers un poste de mesure adapté. Tous les dispositifs d’affichage sont numériques et alimentés par batterie.

Caractéristiques techniques

La spécification complète des deux modules, les interfaces de communication et la liste de fourniture sont données sous l’onglet Infos techniques.
