Machine d’essai de goupille de verrouillage pour isolateurs à rotule et à boule (testeur de clavette) — CEI 60383-1
La machine d'essai de goupille de verrouillage CT-LP26 vérifie le système de verrouillage des isolateurs à rotule et à boule conformément à la CEI 60383-1. La charge de traction est appliquée suivant l'axe de la goupille jusqu'à son glissement, et la charge maximale est enregistrée automatiquement.

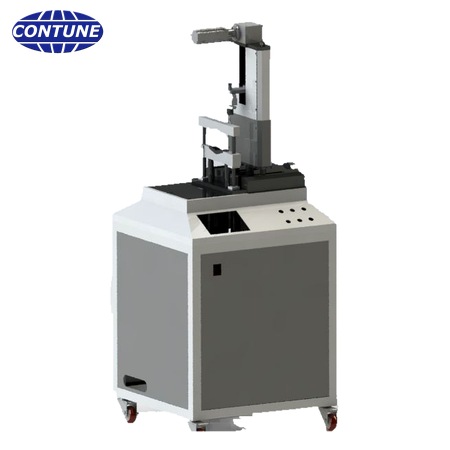

La machine d’essai de goupille de verrouillage CT-LP26 — également appelée testeur de clavette — vérifie le système de verrouillage des isolateurs à rotule et à boule conformément à la CEI 60383-1. La charge de traction est appliquée suivant l’axe de la goupille de verrouillage et augmentée progressivement jusqu’à ce que la goupille glisse hors de son logement ; la charge maximale est enregistrée automatiquement. Elle est utilisée par les fabricants d’isolateurs en verre, d’isolateurs en céramique et d’isolateurs composites, ainsi que par les laboratoires d’essais électriques et les compagnies d’électricité.
Qu’est-ce que la goupille de verrouillage (clavette) d’un isolateur ?
La goupille de verrouillage — également appelée clavette ou clip de verrouillage — est la pièce petite mais décisive d’une chaîne d’isolateurs à rotule et à boule. Elle verrouille la liaison entre les éléments d’isolateur et les armatures métalliques et empêche l’assemblage de sortir de son logement.
Que vérifie l’essai de la goupille de verrouillage ?
Dans la CEI 60383-1, l’essai sur échantillon correspondant est la vérification du système de verrouillage : la goupille de verrouillage doit supporter la charge de traction spécifiée, appliquée suivant l’axe de la goupille, sans glisser hors de l’assemblage. Sur la CT-LP26, la charge est appliquée suivant l’axe de la goupille et augmentée progressivement jusqu’au début du glissement ; la valeur ultime est mesurée et enregistrée comme résultat d’essai.
Comment la charge de traction est-elle appliquée à une goupille en R et à une goupille en W ?

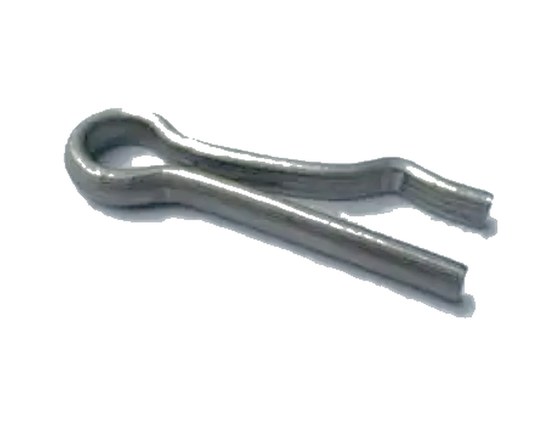

Pour une goupille en R, un dispositif approprié applique la charge de traction suivant l’axe de la goupille, sur l’œil de la goupille.

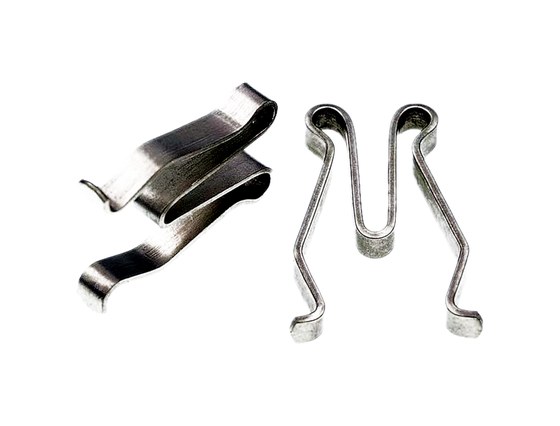

Pour une goupille en W, une barre d’acier rectangulaire de section F5×T, conformément à la norme JB/T 8181, applique la charge suivant l’axe sur les deux extrémités en arc de la goupille en W.
Quels isolateurs peuvent être essayés ?
Une seule machine couvre les goupilles de verrouillage des éléments d’isolateur de 70 kN, 120 kN, 210 kN, 300 kN, 420 kN et 550 kN, c’est-à-dire les désignations de goupille 16, 20, 24, 28, 32 et 36 spécifiées dans la norme JB/T 8181.
- Isolateur à disque en verre et isolateur à disque en céramique — un élément, ou deux éléments couplés en série
- Isolateur composite (polymérique) de tension — système de verrouillage d’un seul isolateur
Comment la machine est-elle construite ?
Le bâti principal est réalisé en profilé d’aluminium industriel et assemblé à partir de pièces soudées, percées et fraisées, ce qui garantit la précision d’usinage et simplifie l’installation. L’unité de traction se compose d’un crochet, d’un capteur de force, d’un volant et d’un palier linéaire de précision ; le dispositif de déplacement et de positionnement utilise un mini-volant avec un guide linéaire de haute précision. Un automate programmable (PLC) de marque reconnue et un terminal à écran tactile intégré assurent un comptage précis et une utilisation simple, et la valeur de crête est affichée directement à l’écran. Un carter de protection et un système complet de commande et de protection de sécurité protègent l’opérateur et l’équipement dans toutes les conditions de travail.
Qui utilise ce testeur de goupille de verrouillage ?
Il est utilisé par les fabricants d’isolateurs en verre, d’isolateurs en céramique et d’isolateurs composites, ainsi que par les laboratoires d’essais électriques et les compagnies d’électricité, pour la vérification de type, sur échantillon et de routine du système de verrouillage des isolateurs.
Service après-vente
- Garantie d’un an sur l’équipement
- Mise à jour permanente et gratuite du logiciel
- Assistance technique gratuite pendant 3 ans ; service de conseil technique payant à partir de la 4e année
À propos de Contune International Co., Ltd
Contune International Co., Ltd conçoit et fabrique des machines d’essai et des machines de production pour l’industrie de l’isolateur électrique. Avec des ingénieurs en mécanique et des techniciens expérimentés dans la production d’isolateurs, nous comprenons les isolateurs et les normes applicables, et nos bancs d’essai sont conçus pour les procédures d’essai des normes CEI, ANSI, BS et DIN.
Normes appliquées
- CEI 60383-1 — Isolateurs pour lignes aériennes de tension nominale supérieure à 1000 V — Partie 1 : Éléments d’isolateurs en céramique ou en verre pour systèmes à courant alternatif — Définitions, méthodes d’essai et critères d’acceptation (vérification du système de verrouillage)
- JB/T 8181-1999 — Goupilles de verrouillage pour assemblages à rotule et à boule des éléments d’isolateurs de chaîne
- GB/T 4056-2008 — Dimensions de raccordement pour les assemblages à rotule et à boule des éléments d’isolateurs de chaîne
- GB/T 1001.1-2003 — Isolateurs pour lignes aériennes de tension nominale supérieure à 1000 V — Partie 1 : Éléments d’isolateurs en céramique ou en verre pour systèmes à courant alternatif — Définitions, méthodes d’essai et critères d’acceptation
- GB/T 19443-2004 — Isolateurs pour lignes aériennes de tension nominale supérieure à 1000 V — Éléments d’isolateurs en céramique ou en verre pour systèmes à courant continu — Définitions, méthodes d’essai et critères d’acceptation
- GB/T 19519-2004 — Isolateurs composites pour lignes aériennes à courant alternatif de tension nominale supérieure à 1000 V — Définitions, méthodes d’essai et critères d’acceptation
Procédure d’essai
La charge de traction est appliquée suivant l’axe de la goupille de verrouillage et augmentée progressivement jusqu’à ce que la goupille glisse hors de son logement. Pour une goupille en R, la charge s’applique sur l’œil de la goupille ; pour une goupille en W, une barre d’acier rectangulaire de section F5×T (JB/T 8181) s’applique sur les deux extrémités en arc de la goupille en W. La charge de crête est captée et affichée automatiquement : la valeur de glissement est lue directement, sans appréciation manuelle.
Spécifications techniques
| Modèle | CT-LP26 |
| Type d’essai | Essai de résistance mécanique — vérification du système de verrouillage |
| Étendue de mesure de la charge | 1 – 3000 N |
| Précision d’indication de la charge | ±1 % |
| Résolution de la charge | ±500 000 points |
| Enregistrement de la charge de crête | Oui |
| Course maximale de la goupille d’extraction | 300 mm |
| Désignations de goupille applicables | 16, 20, 24, 28, 32, 36 (JB/T 8181) |
| Éléments d’isolateur applicables | 70 kN, 120 kN, 210 kN, 300 kN, 420 kN, 550 kN |
| Éprouvettes applicables | Isolateurs en céramique et en verre, un élément ou deux éléments en série ; système de verrouillage d’un seul isolateur composite |
| Système de commande | Automate programmable de marque avec terminal à écran tactile intégré |
| Construction principale | Bâti en profilé d’aluminium industriel ; dispositif de déplacement et de positionnement ; carter de protection ; partie de fixation du produit ; unité de traction (crochet, capteur de force, volant, palier linéaire de précision) |
| Protection de sécurité | Carter de protection avec système complet de commande et de protection de sécurité |
| Dimensions de l’équipement (L×l×H) | 700 × 700 × 1800 mm |
| Poids net | Environ 150 kg |
| Alimentation | 220 V c.a., 1 kW |
| Conditions ambiantes | Température de travail de −20 °C à 50 °C ; alimentation 220 V c.a. stable ; installation intérieure bien ventilée |
| Fourniture | Bâti de l’équipement — 1 jeu ; capteur de force — 1 jeu ; système de commande — 1 jeu ; documents d’accompagnement — 1 jeu |
