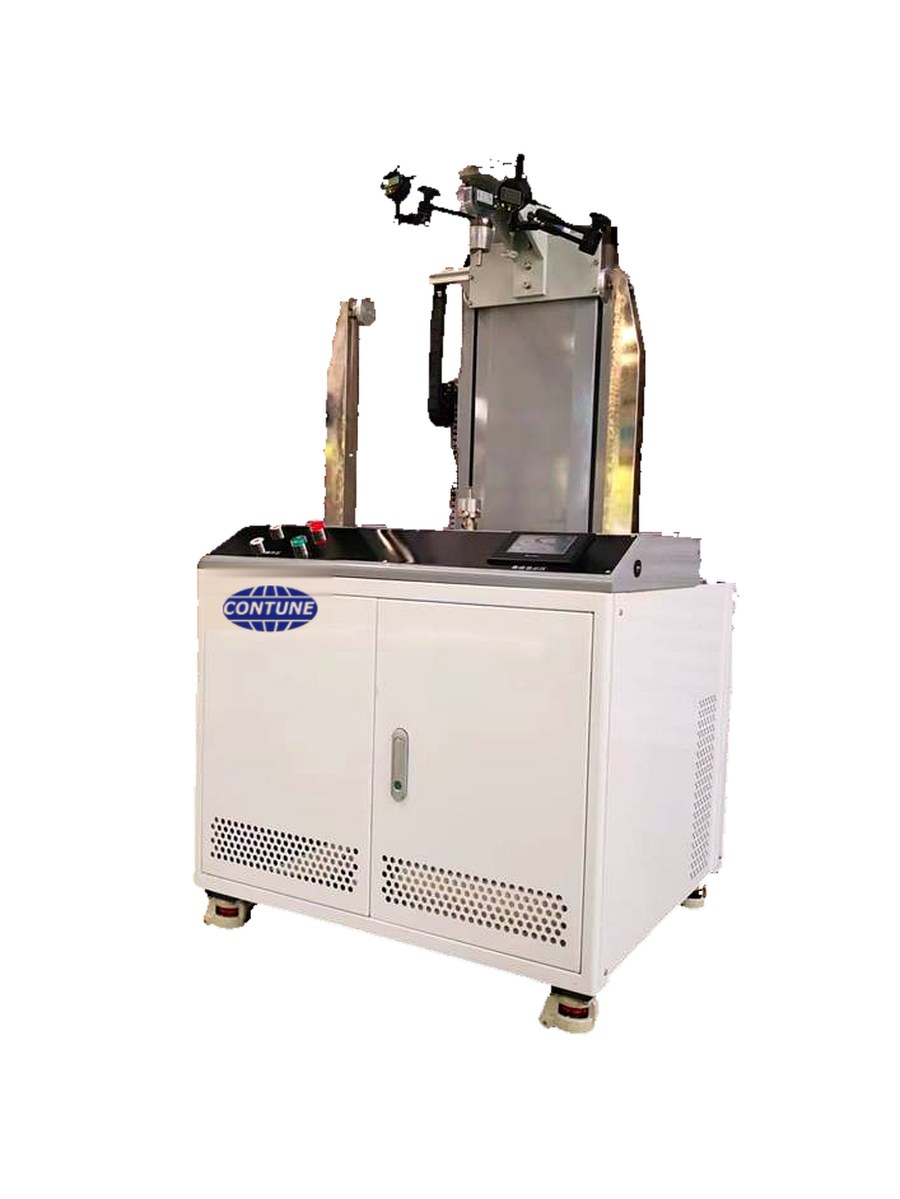

Appareil de contrôle des écarts axiaux et radiaux pour isolateurs à disque en céramique et en verre — CEI 60383-1
L'appareil de contrôle des écarts CT-AD26 effectue le contrôle dimensionnel de la CEI 60383-1 sur les éléments d'isolateur à disque en céramique et en verre : diamètre du disque, hauteur structurale, écart axial et écart radial, avec mesure numérique et calcul automatique des écarts maximal et minimal.
L’appareil de contrôle des écarts pour isolateurs CT-AD26 effectue le contrôle dimensionnel des éléments d’isolateur à disque en céramique et en verre conformément à la CEI 60383-1 — article 17, vérification des dimensions, et article 22, vérification des déplacements axial, radial et angulaire. Un seul appareil mesure le diamètre du disque, la hauteur structurale, l’écart axial et l’écart radial de l’élément. Il est utilisé par les fabricants d’isolateurs à disque, par les compagnies d’électricité et par les laboratoires électriques pour le contrôle à réception et pour les essais de type et de routine.
Pourquoi le contrôle dimensionnel d’un élément d’isolateur est-il nécessaire ?
Le contrôle dimensionnel est l’un des essais de base, sur échantillon et de routine, d’un élément d’isolateur de chaîne. Le diamètre de l’ailette, la hauteur structurale de l’élément, ainsi que l’écart axial et l’écart radial de l’élément doivent tous rester dans les limites fixées par la norme ; sinon l’élément ne peut pas être assemblé en chaîne et ne peut pas être accepté.
Que contrôle le CT-AD26 ?
Un seul montage couvre l’ensemble du contrôle dimensionnel exigé par la norme :
- Diamètre du disque (de l’ailette) — jusqu’à 500 mm
- Hauteur structurale — étendue utile d’au moins 400 mm
- Écart axial de l’élément
- Écart radial de l’élément
Comment les écarts sont-ils mesurés ?
Le dispositif de mesure est de type à affichage numérique de haute précision : la lecture est donc directe et exacte, et peut être mise à zéro à toute position spécifiée. Pour l’écart axial et l’écart radial, l’appareil calcule automatiquement l’écart maximal et l’écart minimal — aucun calcul manuel fastidieux n’est nécessaire.
Quels isolateurs peuvent être contrôlés ?
L’appareil est applicable aux éléments d’isolateur à disque en céramique et en verre de 70 kN, 160 kN, 210 kN, 300 kN, 420 kN et 550 kN, c’est-à-dire aux dimensions d’accouplement 16, 20, 24, 28, 32 et 36, sur un seul élément.
Comment l’appareil est-il construit ?
Le bâti principal est réalisé en profilé d’aluminium industriel et comprend un mécanisme de pré-tension, un dispositif de levage, un carter de protection, des pièces de fixation et le dispositif de mesure du diamètre. Le dispositif de mesure du diamètre est construit avec des paliers linéaires de précision, et le dispositif de déplacement et de positionnement utilise un mini-volant avec une glissière linéaire de haute précision. Les pièces sont soudées, percées et fraisées, ce qui garantit la précision d’usinage et simplifie l’installation. Un capteur de marque reconnue assure un comptage précis et fiable, et la tête d’affichage numérique est simple à utiliser.
Léger et mobile — sans alimentation secteur
L’appareil est assez léger pour être déplacé et le dispositif de mesure n’a besoin d’aucune alimentation électrique extérieure. Il peut donc être amené là où se trouvent les échantillons, sans que les échantillons doivent être transportés jusqu’à l’appareil.
Qui utilise cet appareil de contrôle des écarts ?
Il est utilisé par les fabricants d’isolateurs à disque, par les compagnies d’électricité et par les laboratoires électriques pour le contrôle à réception des éléments achetés et pour le contrôle dimensionnel des essais de type et de routine.
Service après-vente
- Garantie d’un an sur l’équipement
- Service permanent et gratuit de mise à jour du logiciel
À propos de Contune International Co., Ltd
Contune International Co., Ltd est l’un des fabricants les plus puissants de machines d’essai et de machines de production pour l’industrie de l’isolateur électrique. Nous disposons d’ingénieurs en mécanique et de techniciens expérimentés dans la production d’isolateurs, ainsi que de nombreuses années d’expérience en conception, développement, production et service des machines — ce qui nous permet de mieux comprendre les isolateurs et les normes applicables. Nos machines sont adaptées aux différents types d’essais des normes techniques CEI, ANSI, BS et DIN, et nos machines de production pour isolateurs polymériques — telles que la machine à sertir, la machine à enfiler les ailettes, la machine à vulcaniser et le marqueur laser — sont largement utilisées par des dizaines de fabricants d’isolateurs en Chine et à l’étranger.
Normes appliquées
- CEI 60383-1 — Isolateurs pour lignes aériennes de tension nominale supérieure à 1000 V — Partie 1 : Éléments d’isolateurs en céramique ou en verre pour systèmes à courant alternatif — Définitions, méthodes d’essai et critères d’acceptation (article 17 — Vérification des dimensions ; article 22 — Vérification des déplacements axial, radial et angulaire)
- GB/T 1001.1-2003 — Isolateurs pour lignes aériennes de tension nominale supérieure à 1000 V — Partie 1 : Éléments d’isolateurs en céramique ou en verre pour systèmes à courant alternatif — Définitions, méthodes d’essai et critères d’acceptation
- Guide d’inspection des matériels de réseau électrique (édition 2017) — Chapitre 25 : Isolateurs à disque en céramique et en verre, contrôle dimensionnel, classe C
Procédure d’essai
L’élément d’isolateur à disque en céramique ou en verre est monté sur l’appareil. Le diamètre du disque (de l’ailette) et la hauteur structurale sont mesurés directement. Les écarts axial et radial sont mesurés à l’aide de comparateurs numériques : le comparateur est mis à zéro à la position spécifiée, l’élément est contrôlé, et l’écart maximal et l’écart minimal sont calculés automatiquement par l’appareil, de sorte que le résultat est lu directement, sans calcul manuel.
Spécifications techniques
| Modèle | CT-AD26 |
| Type d’essai | Contrôle dimensionnel — diamètre du disque, hauteur structurale, écart axial, écart radial |
| Dimensions hors tout | 850 × 740 × 1540 mm |
| Étendue de mesure de l’écart axial / radial | 0 – 25,4 mm |
| Précision de mesure | 0,01 mm |
| Capacité de contrôle de l’écart | Au moins 5 mm |
| Étendue utile du dispositif de hauteur structurale | Au moins 400 mm |
| Diamètre d’ailette maximal mesurable | Jusqu’à 500 mm |
| Éléments d’isolateur applicables | 70 kN, 160 kN, 210 kN, 300 kN, 420 kN, 550 kN |
| Désignations de goupille applicables | 16, 20, 24, 28, 32, 36 |
| Éprouvettes applicables | Éléments d’isolateur à disque en céramique et en verre, un seul élément |
| Construction principale | Bâti en profilé d’aluminium industriel ; mécanisme de pré-tension ; dispositif de levage ; carter de protection ; pièces de fixation ; dispositif de mesure du diamètre avec paliers linéaires de précision |
| Dispositif de déplacement et de positionnement | Mini-volant avec glissière linéaire de haute précision |
| Alimentation | Non nécessaire pour le dispositif de mesure (type à affichage numérique) |
| Fourniture | Bâti principal comprenant le châssis, le volant, etc. — 1 jeu ; comparateur numérique 0–25,4 mm — 2 jeux ; support magnétique de comparateur WCZ-6B (0–350 mm) — 2 jeux ; calibre rotule-bille 16 / 20 / 24 / 28 / 32 — 1 jeu chacun ; documents d’accompagnement (manuel d’utilisation, liste de colisage, certificat de conformité) — 1 exemplaire chacun |
