Au FAT, mesurer les conditions de l air et de l eau pour la difference prescrite de 50 K, demontrer le chauffage et le transfert du support, puis conserver un enregistrement horodate. L exemple 70 °C dans l air et 20 °C dans l eau ne constitue pas une consigne universelle.
La page produit Contune decrit le prechauffage a l air, le bain a temperature ambiante et la descente automatique. Elle cite IEC 60383-1, article 15.1. Confirmer edition, cycles et criteres contractuels.
Champ d application

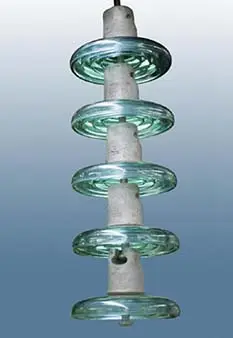

Le poste concerne les isolateurs a disque en porcelaine et en verre. Il ne remplace pas un essai thermomecanique de chaine chargee.
Definir les temperatures
Une difference de 50 K correspond a 50 °C d ecart, sans imposer de temperatures absolues. Mesurer l eau avant et pendant le cycle; adapter la condition chaude si l eau locale est plus chaude.
| Champ FAT | Enregistrement |
|---|---|
| Echantillon | Type, lot, taille et position |
| Air chaud | Consigne, mesure et stabilite |
| Eau | Temperature et variation |
| Transfert | Fin du chauffage, descente et immersion |
| Resultat | Cycles, fissures et decision |
La page produit ne donne ni delai de transfert admissible ni tolerance thermique. Les fixer dans la procedure avant le FAT.
Demonstration
- Verifier le montage des plus petits et grands disques.
- Comparer l indication thermique a une reference traçable.
- Enregistrer l arret du chauffage et la descente avec de vrais echantillons.
- Surveiller la variation de temperature du bain et les risques d eclaboussure.
- Tester arret d urgence, panne de capteur et reprise sure.
FAT et implantation
Demander les donnees exportees, des photos avant/apres et le lien entre chaque disque et son cycle. Fournir dimensions, masse, nombre de cycles, plage de temperature de l eau, alimentation, evacuation et formation.
FAQ
70 °C est-il toujours correct?
Non. C est un exemple pour une eau proche de 20 °C; appliquer la methode retenue.
La vitesse de descente est-elle specifiee?
Non. Le delai admissible doit etre defini et verifie au FAT.
